機能の概要

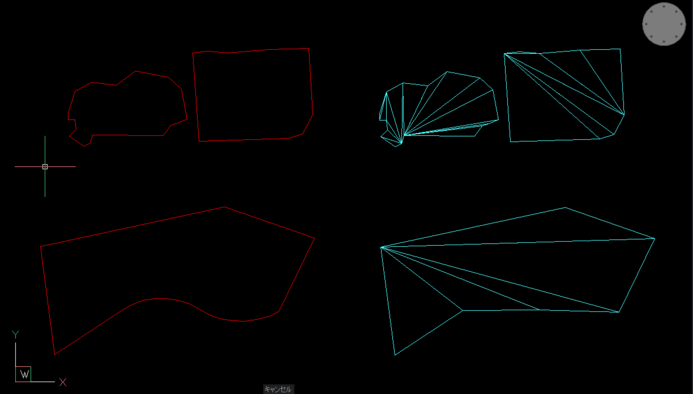

閉じたポリラインの領域を三角形に分割します。（Ver6.1から）

コマンドアクセス

• ボタン ：
• メニュー ： [GZ-Tool]-[作図]
• コマンド入力 ： GZ:Triangulate
• エイリアス ： なし
• ショートカット ： なし

操作

1. コマンドを実行します。
2. 領域を指定します。
3. 領域が3角形に分割されます。

仕様

• 選択した領域の形状によってはうまく分割できないことがあります。
• 閉じた領域に円弧部分があると弧の部分は無視されます。
• 面積は情報の追加はしてないです。（要検討）

メモ

• 特に大規模な領域の場合は分割できないことが起こりがちなので、その場合は Bpoly コマンドなどで小分けにしてから分割してください。
• BricsCADの TIN でも三角形に分割できますが、地形生成向けなので領域外に分割図形ができることがあります。このコマンドではそのようなことはないです。

---

関連コマンド :

• LayoutExport（コマンド）
• Bpoly（コマンド）
